光学機械

スピンドル製作にあたって
スピンドル仕様の決定と製作、スピンドル製造工程、各種スピンドル例の資料をご用意しております。
≫資料はこちら(PDF)  PDFファイルをご覧になるには Adobe Reader(無償)が必要です。

研削液の浸入による悪影響を想定し、より長寿命なスピンドル製作を進めています。
使用環境に応じた高精度のスピンドルを設計・製作いたします。

カメラレンズ加工機 (砥石軸)

軸 受/潤 滑
7203相当/グリース
最高回転数
5,000rpm
ラジアル振れ
0.003mm
アキシャル振れ
0.003mm

カメラレンズ加工機 (クランプ軸)

軸 受/潤 滑
7002相当/グリース
最高回転数
50rpm
ラジアル振れ
0.004mm
アキシャル振れ
0.003mm

カメラレンズ加工機 (ベル軸)

軸 受/潤 滑
7002相当/グリース
最高回転数
20rpm
ラジアル振れ
0.004mm
アキシャル振れ
0.003mm

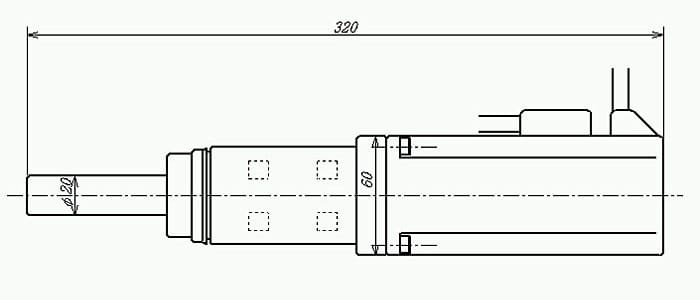

めがねレンズ加工機 (モータ直結式)

軸 受/潤 滑
7003相当/グリース
最高回転数
6,000rpm
ラジアル振れ
0.010mm
アキシャル振れ
0.010mm

めがねレンズ加工機 (みぞ付)

軸 受/潤 滑
696相当/グリース
最高回転数
4,000rpm
ラジアル振れ
0.010mm
アキシャル振れ
0.010mm

めがねレンズ加工機B (面取り)

軸 受/潤 滑
696相当/グリース
最高回転数
4,000rpm
ラジアル振れ
0.010mm
アキシャル振れ
0.010mm

めがねレンズ加工機A (面取り)

軸 受/潤 滑
688相当/グリース
最高回転数
4,000rpm
ラジアル振れ
0.020mm
アキシャル振れ
0.020mm
